KB3077wifi模塊
1. KB3077 Wifi模塊簡介
KB3077是金博通科技新推出的嵌入式UART -WiFi(串口-無線網)模塊。內置TCP/IP協議棧，能夠?qū)崿F(xiàn)用戶串口、無線網（WiFi）接口之間的轉換。
用戶通過KB3077模塊，既可以在局域網內使用手機或PC機與其通訊，也可以讓其連接附近的WiFi路由器來進行使用手機互PC機與其互聯網遠程通訊，為用戶的串口設備通過網絡傳輸數據提供完整快速的解決方案。
主要功能特點：
-
既可以基于AP模式，也可以Station模式，支持AP與Station共存模式；
-
局域網、互聯網通訊同時并存；
-
網絡端既可以基于Server,也可以基于Client;
-
局域網內使用時可通過廣播搜索指令來獲取WiFi模塊的IP的地址；
-
配備互聯網通訊平臺（云數據服務器）;
2.KB3077 Wifi模塊技術參數
|
網絡標準
|
無線標準：IEEE 802.11n、IEEE 802.11g、IEEE 802.11b
|
|
無線傳輸速率
|
11n:最高可達150Mbps
11g:最高可達54Mbps
11b:最高可達11Mbps
|
|
信道數
|
1-14
|
|
頻率范圍
|
2.4-2.484G
|
|
發射功率
|
15-19DBM
|
|
接口
|
1個串口、11個GPIO（預留8個）、支持(復用GPIO) SPI、I2C、I2S、IR Remote Control、PWM
|
|
天線
|
|
天線類型
|

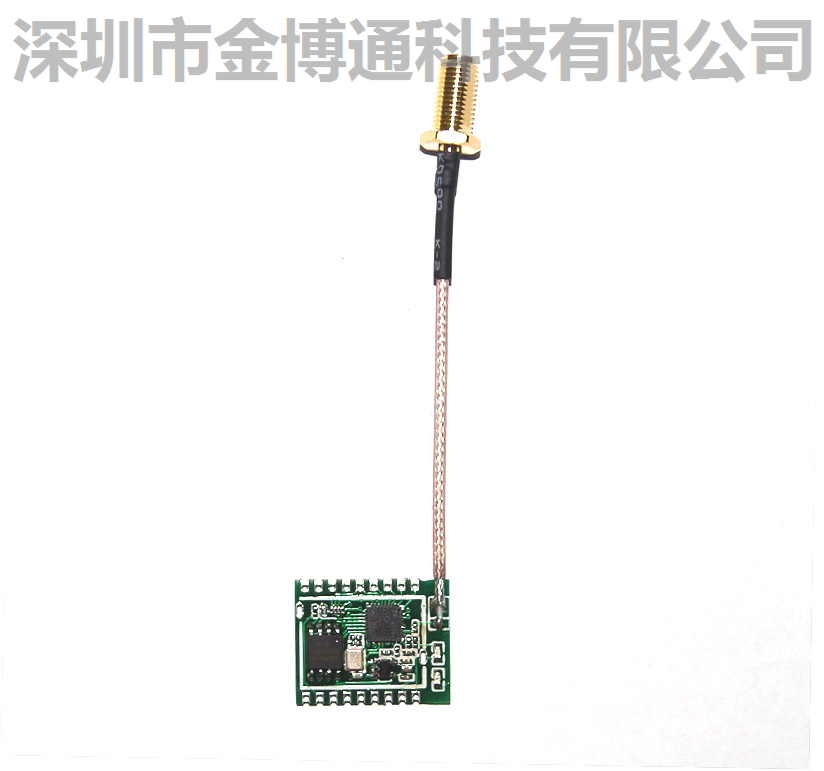

板載天線（KB3077-A Wifi模塊）/外接天線（KB3077-B Wifi模塊）
|
|
功能參數
|
|
WiFi工作模式
|
無線網卡/無線接入點/無線路由器
|
|
無線安全
|
WEP/TKIP/AES加密
|
|
WPA/WPA2安全機制
|
|
串口轉網絡
|
|
TCP連接
|
最大連接數5
|
|
UDP連接
|
最大連接數5
|
|
串口波特率
|
300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 74880, 115200, 230400, 460800, 921600, 1843200, 2686400.
|
3.KB3077 Wifi模塊規格參數
3.1 電氣參數
工作電壓： DC 5V/3.3V
功耗：
下列功耗數據是基于3.3V 的電源、25°C 的周圍溫度，并使用內部穩壓器測得。
[1] 所有測量均在沒有 SAW 濾波器的情況下，于天線接口處完成。
[2] 所有發射數據是基于 90% 的占空比，在持續發射的模式下測得的。
注①：Modem-Sleep 用于需要 CPU一直 處于工作狀態 如 PWM 或 I2S 應用等。在保持 WiFi 連接時，如果沒有數據傳輸，可根據 802.11標準 (如 U-APSD)，關閉WiFi Modem電路來省電。例如，在 DTIM3
時，每 sleep 300mS，醒來3mS 接收AP 的Beacon包等，則整體平均電流約 15mA。
注②：Light-Sleep 用于 CPU 可暫停的應用，如 WiFi 開關。在保持 WiFi 連接時，如果沒有數據傳輸，可根據 802.11標準 (如 U-APSD)，關閉WiFi Modem電路并 暫停 CPU 來省電。例如，在 DTIM3 時，每sleep 300 ms，醒來 3ms 接收 AP 的 Beacon包等，則整體平均電流約 0.9mA。
注③：Deep-Sleep 不需一直保持WiFi連接，很長時間才發送一次 數據包的 應用，如每100 秒測量一次溫度的傳感器。例如，每 300 s 醒來后需 0.3 - 1s 連上 AP 發送數據,則整體平均電流可遠小于 1mA。
3.2 環境參數與尺寸
工作溫度：-20-70℃
工作濕度：10%-90%RH（不凝結）
存儲溫度：-40-80℃
存儲濕度：5%-90%RH（不凝結）
尺寸大?。?/strong> . 體積：長寬厚:23*19.5*4mm
. 引腳插針尺寸：間距標準2.0m
