產品名稱：
大功率XL60O3E1升壓型8W LED恒流驅動器芯片
原裝正品XL6003E1 400KHZ 60V 2A開關電流升壓LED恒流驅動器
產品概述：
XL6003E1穩壓器是固定頻率的PWM升壓（升壓）LED恒流驅動器，能夠驅動具有出色線路和負載調節的1W系列LED單元。調節器使用簡單，因為它包括內部頻率補償和固定頻率振蕩器，因此它需要最少數量的外部元件才能工作。XL6003E1可以在VIN大于等于12V時直接驅動6個系列1W LED單元。
PWM控制電路能夠?qū)⒄伎毡染€性地從0%調整到90%。一個使能功能，一個過電流保護功能內置。內置內部補償塊以最小化外部組件計數。
產品特點：
XL6003E1 輸入電壓范圍為3.6V至40V
XL6003E1 0.22V FB可調LED驅動電流
XL6003E1 12V輸入時可以驅動11顆LED串聯;
XL6003E1 固定開關頻率400KHZ;
XL6003E1 最大2A開關電流能力;
XL6003E1 轉換效率高達94%;
XL6003E1 出色的線路和負載調節；
XL6003E1 EN引腳TTL關斷能力；
XL6003E1 內部優化功率MOSFET；
XL6003E1 內置軟啟動功能；
XL6003E1 內置頻率補償；
XL6003E1 內置熱關斷功能
XL6003E1 內置電流限制功能；
產品應用：
MR16射燈、AR11射燈； 櫥柜燈、柜臺燈； 應急燈、手提投光燈； 汽車燈、手電筒； 舞臺燈、洗墻燈； 水底燈、面板燈。

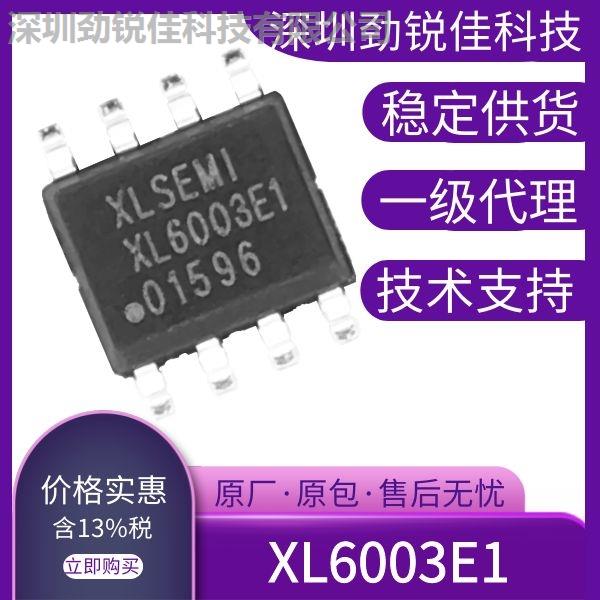

實物圖
引腳配置
引腳說明
方框圖
典型應用
訂購信息
絕對最大額定值（注1）
XL6003電氣特性
電氣特性（直流參數）
系統典型應用（VIN=5V，驅動3串1WLED燈）
系統典型應用（VIN>=12V，驅動6串1WLED燈）
系統典型應用（VIN>=12V，可驅動6×28列白光LED組）
系統典型應用（SEPIC Buck-Boost LED驅動器）
系統典型應用（VIN>=12V，可驅動6串1W LED燈，具有調光功能）
系統典型應用（LED開路保護）
典型應用中添加合適的外圍元器件可實現LED開路保護功能，選擇不同的穩壓二極管可將LED開路輸出電壓限制在合適范圍，穩壓二極管的穩壓值可選1.3倍的LED輸出電壓。
物理尺寸
